用mitmproxy2swagger來實現api逆向工程

發表於 更新於 分類於
不曉得大家是否遇過這樣的情況：接手一個新專案時，卻發現沒有 API 文件，導致無法全面了解 API 的結構，包括 URI、請求 (payload) 及回應 (response)。這種情況下，唯一的解法往往是透過操作網頁，打開開發者工具 DevTools 來觀察 Network…

不曉得大家是否遇過這樣的情況：接手一個新專案時，卻發現沒有 API 文件，導致無法全面了解 API 的結構，包括 URI、請求 (payload) 及回應 (response)。這種情況下，唯一的解法往往是透過操作網頁，打開開發者工具 DevTools 來觀察 Network 請求來了解 api 的全貌，但無論對前端還是後端工程師來說，這都會是一件相當痛苦的事。

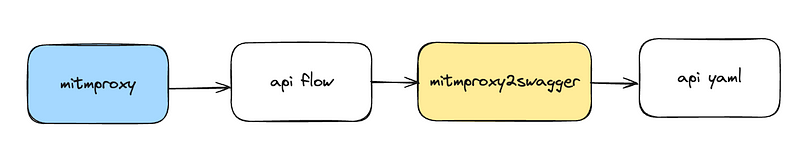

此時，我們可以利用 mitmproxy 和mitmproxy2swagger 來實現 API 逆向工程。mitmproxy 作為代理伺服器，透過操作網頁就能自動捕捉網路封包，偵測所有被觸發的 API 並且生成 flow 檔案，包含請求的 api url、payload、response 等等，省去手動分析的麻煩。而 mitmproxy2swagger 則是將 flow 檔案轉換成 open api YAML，生成 API 文件

作者用 mac 開發，所以會使用 brew 來安裝 mitmproxy

1
brew install mitmproxy

安裝好之後可以選擇用 command line 的方式或是 web GUI 的方式來操作mitmproxy，為了更直觀的展示 mitmproxy 的功能，這裡選擇用 web GUI 的方式，執行以下指令

1
mitmweb

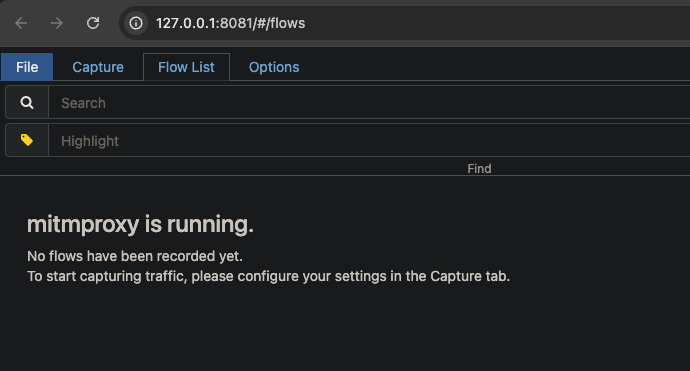

執行成功後，網頁會自動打開 127.0.0.1:8081

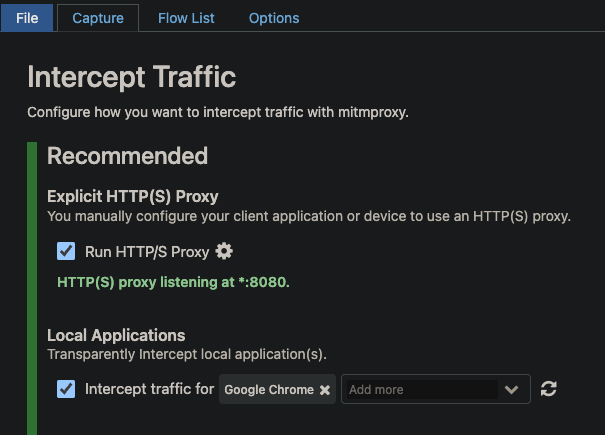

在 capture 的頁籤裡建議可以設定 local applications，因為 proxy 會攔截的網路封包不僅僅只是網頁的而已，還包含電腦上其他應用程式，ex. line、outlook、discord，任何在電腦上會連上網的應用程式的網路封包都會被追蹤，因此在查看 log 會有雜訊過多的問題，因此建議設定為要監看的目標即可 ，作者的目的是要監看網頁的封包，因此設定為 google chrome

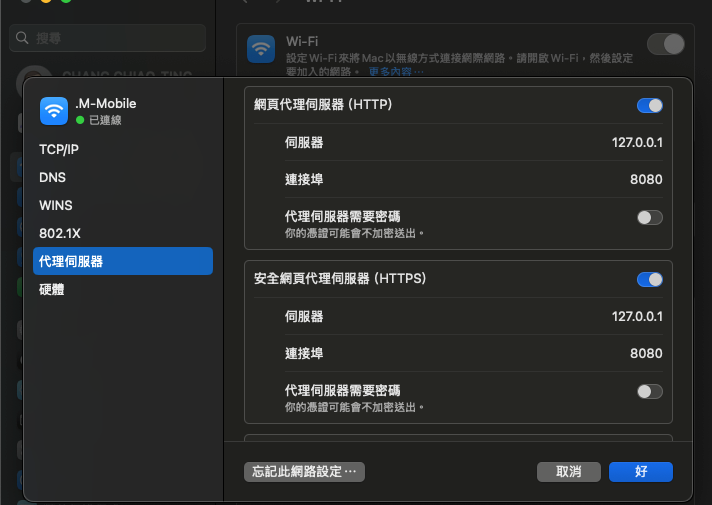

在 MAC 系統設定裡開啟代理伺服器的設定，打開 http 和 https 的 proxy，並且將伺服器和連接埠設定為 mitmproxy 預設的 127.0.0.1 和 8080

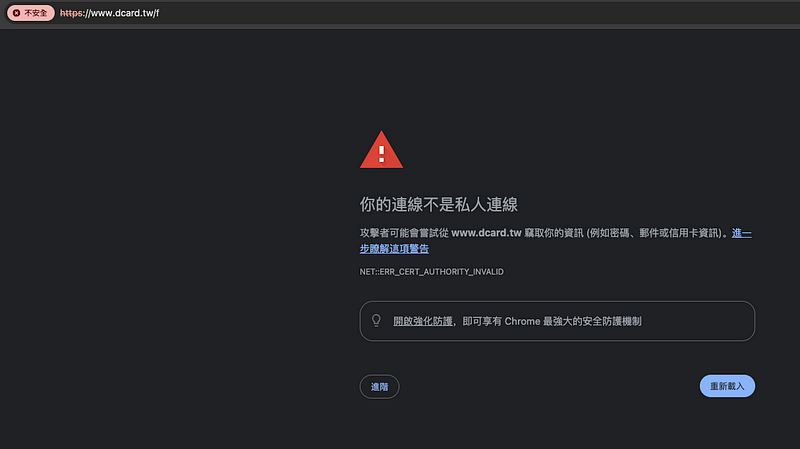

這個時候會發現所有的網頁都變成不安全連線了，

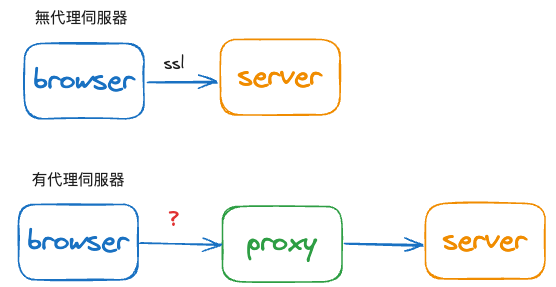

以往在沒有代理伺服器的情況下，瀏覽器會和 web server 建立 SSL/TLS 安全連線(https)，但現在因為我們開啟了代理伺服器，瀏覽器和 server 之間多了一個中介者，瀏覽器認為代理伺服器沒有安全憑證所以認定為不安全連線，所以我們需要在自己的電腦上安裝 proxy 的憑證

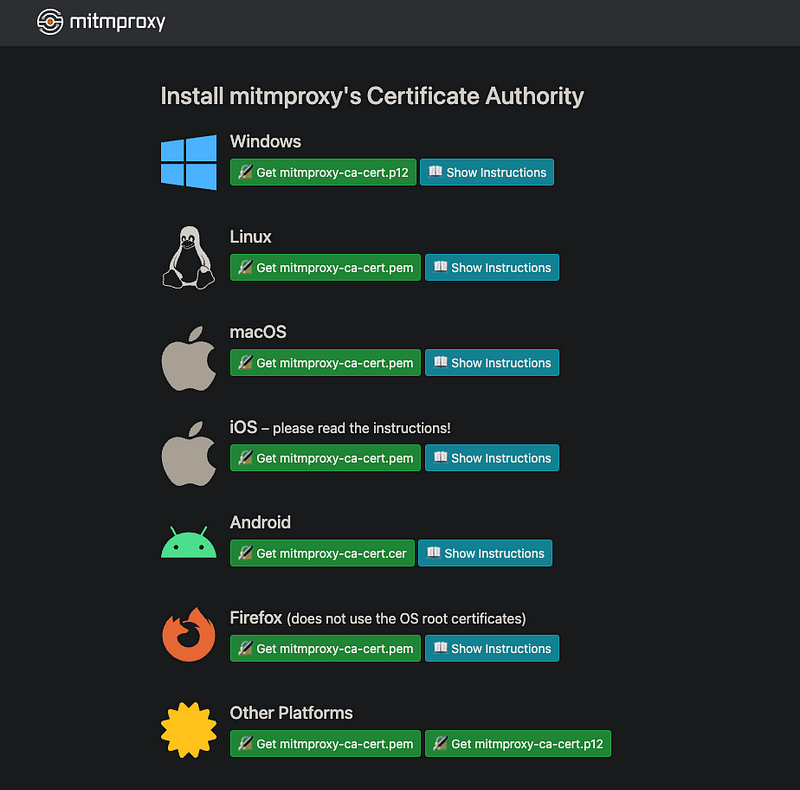

在網址列輸入 mitm.it 會看到以下畫面，再根據不同的平台下載對應的憑證

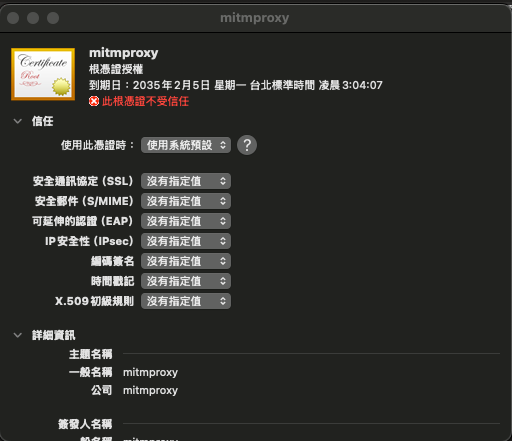

下載 mitmproxy 的憑證之後，點兩下就會自動安裝，憑證預設為不受信任

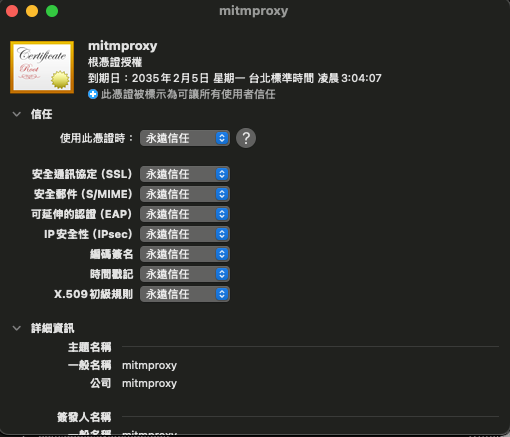

需要手動將憑證改為永遠信任

安裝完 mitmproxy 憑證後，就可以正常瀏覽網頁了

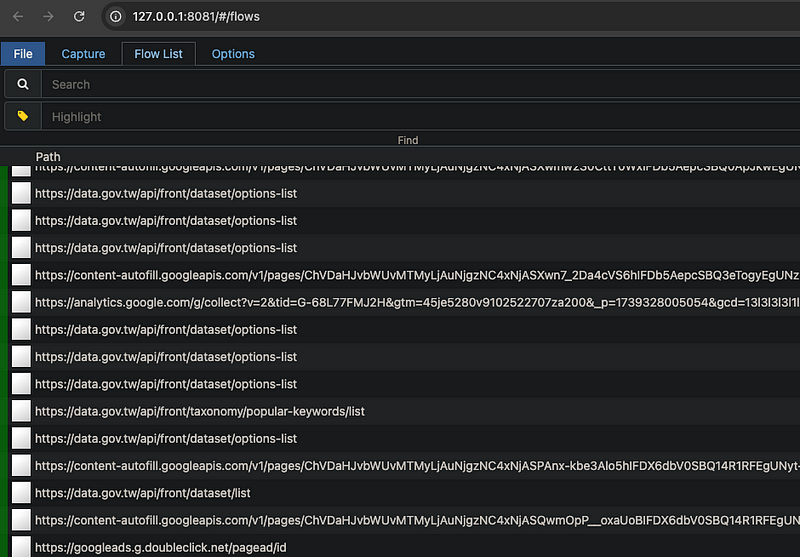

以政府的公開 api 平台為例https://data.gov.tw/，進到網頁後任意地點選幾個頁面再回到 127.0.0.1:8081 查看，會發現剛剛所有瀏覽的紀錄都會被記錄起來

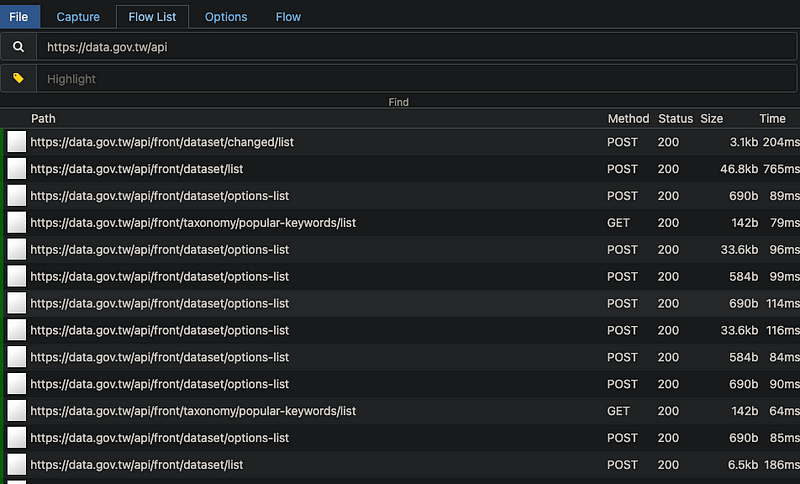

為了確保資料來源正確，我們可以用 search 的功能來篩選指定網域的內容

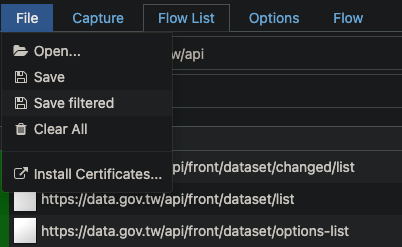

按下 save filtered 就會針對剛剛篩選的內容，自動下載 flow 檔

接下來換 mitmproxy2swagger 接手，先安裝 mitmproxy2swagger，若不想安裝 python，也可以使用官方提供 docker image 來建立虛擬環境，省去安裝 python 的麻煩

#python3 執行 pip3 指令，若版本低於 python3 則執行 pip 指令

1
pip3 install mitmproxy2swagger

接著執行指令將剛剛的 flows 檔案輸出為 api.yml，-i 後面帶輸入的 flow 檔名，-o 後面帶要輸出的檔名，-p 可以設定 api 的 url

1
mitmproxy2swagger -i flows -o api.yaml -p https://data.gov.tw/api

假如有看到彩虹進度條就代表生成成功了！

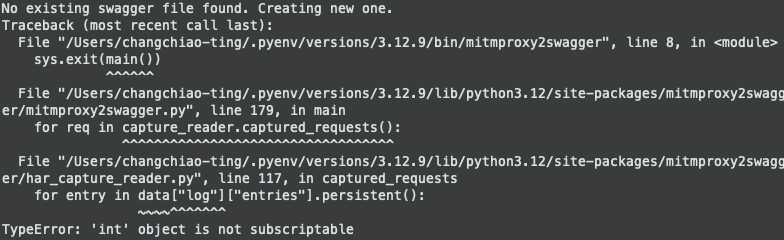

但其實我第一次執行指令會發生 TypeError: ‘int’ object is not subscriptable 的錯誤

爬了一下 github 的 issue 討論區，找到了相關的討論，將指令改為以下就成功了，但不確定原因為何

1
mitmproxy2swagger -i flows -o api.yaml -p https://data.gov.tw/api -f flow

打開剛剛生成的 yml，會發現已經有了初版的架構

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
openapi: 3.0.0
info:
 title: flows Mitmproxy2Swagger
 version: 1.0.0
servers:
\- url: https://data.gov.tw/api
 description: The default server
paths: {}
x-path-templates:
\# Remove the ignore: prefix to generate an endpoint with its URL
\# Lines that are closer to the top take precedence, the matching is greedy
\- ignore:/front/comment/detail
\- ignore:/front/dataset/changed/list
\- ignore:/front/dataset/list
\- ignore:/front/dataset/options-list
\- ignore:/front/taxonomy/popular-keywords/list

這時可以篩選哪些 api uri 要生成 yml，哪些不用，假設要生成 yml，可以把對應的 api 前面的「ignore：」移除

openapi: 3.0.0
info:
 title: flows Mitmproxy2Swagger
 version: 1.0.0
servers:
 \- url: https://data.gov.tw/api
 description: The default server
paths: {}
x-path-templates:
 \# Remove the ignore: prefix to generate an endpoint with its URL
 \# Lines that are closer to the top take precedence, the matching is greedy
 \- /front/comment/detail
 \- /front/dataset/changed/list
 \- /front/dataset/list
 \- /front/dataset/options-list
 \- /front/taxonomy/popular-keywords/list

再執行一次剛剛的指令

mitmproxy2swagger -i flows -o api.yaml -p https://data.gov.tw/api

就能夠生成完整的 api yml，以下只擷取片段內容

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
openapi: 3.0.0
info:
 title: flows Mitmproxy2Swagger
 version: 1.0.0
servers:
\- url: https://data.gov.tw/api
 description: The default server
paths:
 /front/comment/detail:
 post:
 summary: POST detail
 responses:
 '200':
 description: ''
 content:
 application/json:
 schema:
 type: object
 properties:
 success:
 type: boolean
 code:
 type: number
 message:
 type: string
 payload:
 type: object
 properties:
 results:
 type: array
 items: {}
 requestBody:
 content:
 application/json:
 schema:
 type: object
 properties:
 nid:
 type: string

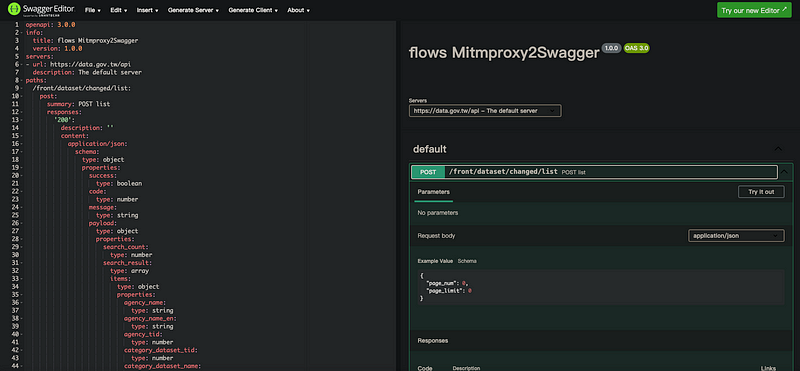

把這份 yml 貼到 swagger editor，讓我們可以更直觀的閱讀，api 的文件就大功告成啦！

結語

個人認為 api 逆向工程僅適用於一開始就沒有寫 api 文件的專案，偏向補救用途，畢竟自動生成的 api 文件還是會有以下缺點

  1. 仰賴使用者操作網頁來生成，如果有些流程沒有操作到，則對應的 api 並不會生成，導致文件不完整
  2. API 文件通常依據返回的資料類型進行推斷，例如數值 0、1、2 可能會被判定為數字類型。然而，在實際應用中，這類資料可能是枚舉值（例如：0 = 未開始，1 = 處理中，2 = 已完成）。這類型別資訊無法僅依賴工具推斷，而需要開發者自行定義
  3. 若後端自訂義了多種錯誤回應，這些錯誤訊息無法在自動生成的文件中展現，使得 API 使用者無法事先掌握可能的錯誤狀況。

因此，是否使用 API 逆向工程應視專案需求而定，並非所有情境都適合。
